Маршрутизация сервисов с помощью BGP в VK Private Cloud

Data Platform в конфигурации Standalone в VK Private Cloud использует протокол пограничной маршрутизации BGP (Border Gateway Protocol) для отказоустойчивой публикации сервисов из кластера Kubernetes в сети проекта.

В маршрутизации участвуют следующие компоненты:

• Мультиплексор — виртуальная машина, обеспечивающая сетевую связность между сетью проекта и сервисами Kubernetes.
• kube-vip — компонент Kubernetes, который работает на узлах кластера, назначает виртуальный IP-адрес (VIP, Virtual IP) сервисам и публикует их по BGP на Route Reflector.
• Route Reflector — компонент BGP, принимающий маршруты от kube-vip и отражающий их на мультиплексорах. Разворачивается в двух экземплярах для отказоустойчивости.
• bird — демон маршрутизации, который работает внутри мультиплексора, получает маршруты от Route Reflector и устанавливает их в таблицу маршрутизации ядра Linux (FIB, Forwarding Information Base).

1. В кластере Kubernetes создается сервис, которому назначается виртуальный IP-адрес.
2. kube-vip на одном из узлов сообщает Route Reflector виртуальный IP-адрес и узел, на котором этот адрес расположен — это называется анонсом маршрута. При недоступности узла kube-vip переназначает виртуальный IP-адрес на другой узел.
3. Route Reflector принимает маршрут и передает его на все мультиплексоры.
4. Мультиплексор получает маршрут от Route Reflector через демон маршрутизации bird, который устанавливает его в таблицу маршрутизации ядра Linux (FIB).
5. Запрос из сети проекта попадает на мультиплексор и маршрутизируется к сервису по опубликованному виртуальному IP-адресу.

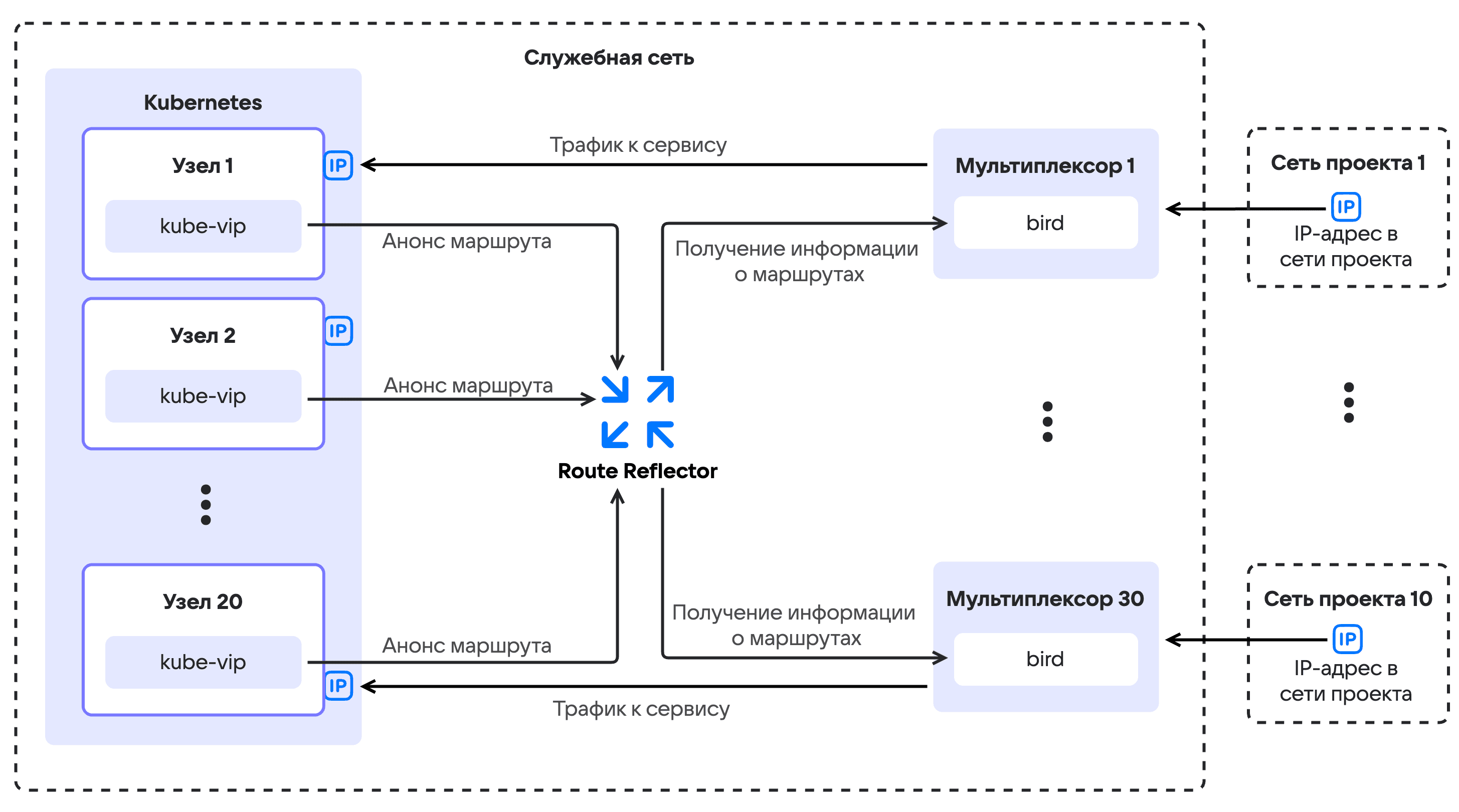

Схема маршрутизации сервисов с помощью BGP приведена на рисунке 1.

Рисунок 1 — Схема маршрутизации сервисов с помощью BGP
